Задача
Восстановление полной конструкторской документации (схемы, трассировки, спецификации) и прошивки управляющих микроконтроллеров на многослойной плате электронной тормозной системы прицепа. Цель — организация независимого ремонта и локализация производства критического узла.
Исходные данные
- 4-слойная печатная плата класса Automotive с повышенными требованиями к надежности
- Наличие кастомных элементов
- Сложная структура внутренних слоев платы
- Микроконтроллер (МК) и микропроцессор (МП) с защищенным или неизвестным ПО
Узкие места
- Определение элементной базы (ЭКБ): Компоненты автомобильного класса часто имеют нестандартную маркировку или специализированное исполнение.
- Кастомные элементы: Требовалась идентификация специализированных ИМС, документация на которые недоступна.
- Сложная структура ПП: 4 слоя, включая внутренние слои питания и земли, затрудняли трассировку цепей без разрушения платы.
- ПО МК и МП: Необходимость извлечения, анализа и возможного восстановления прошивки для последующего программирования новых контроллеров.

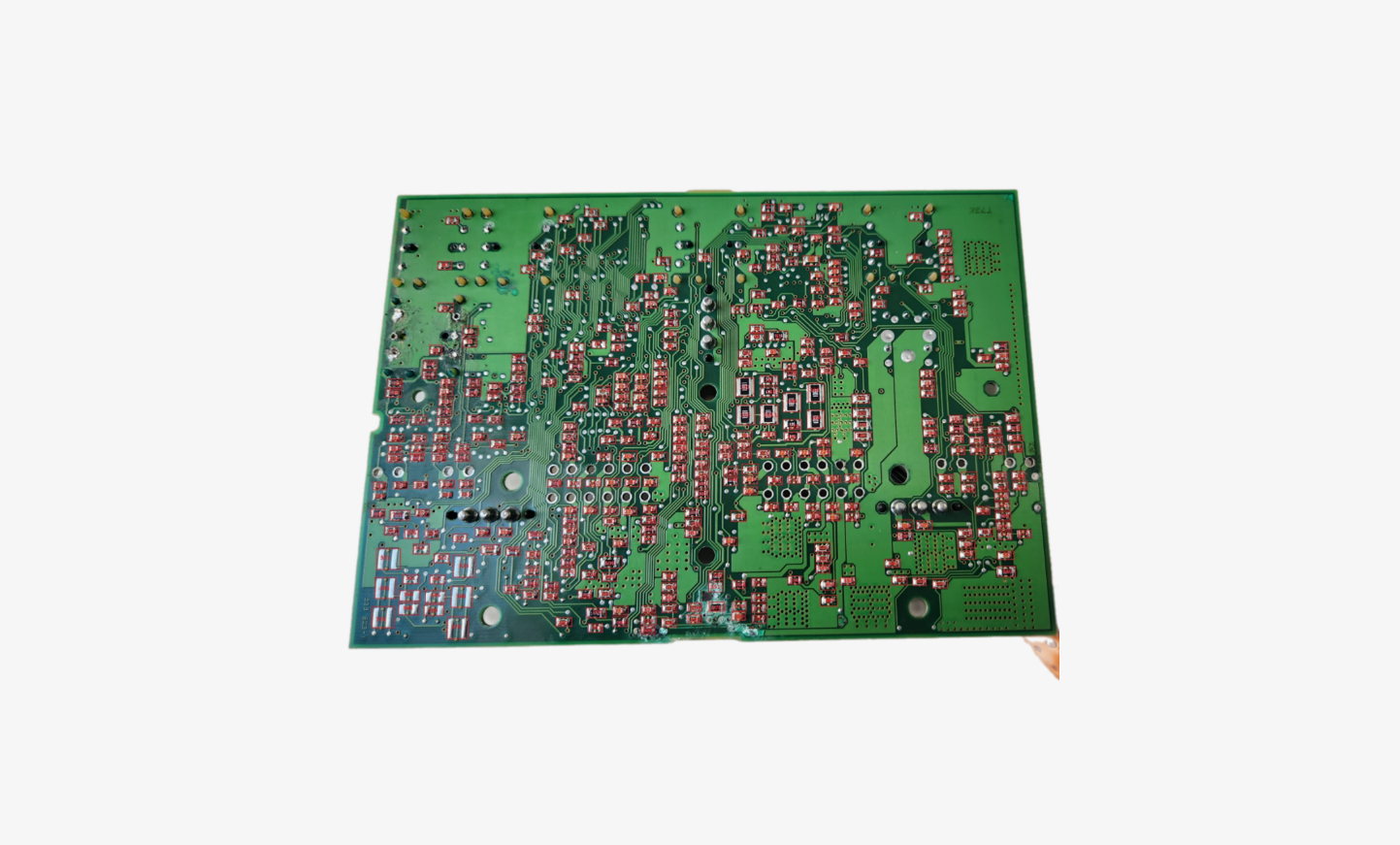

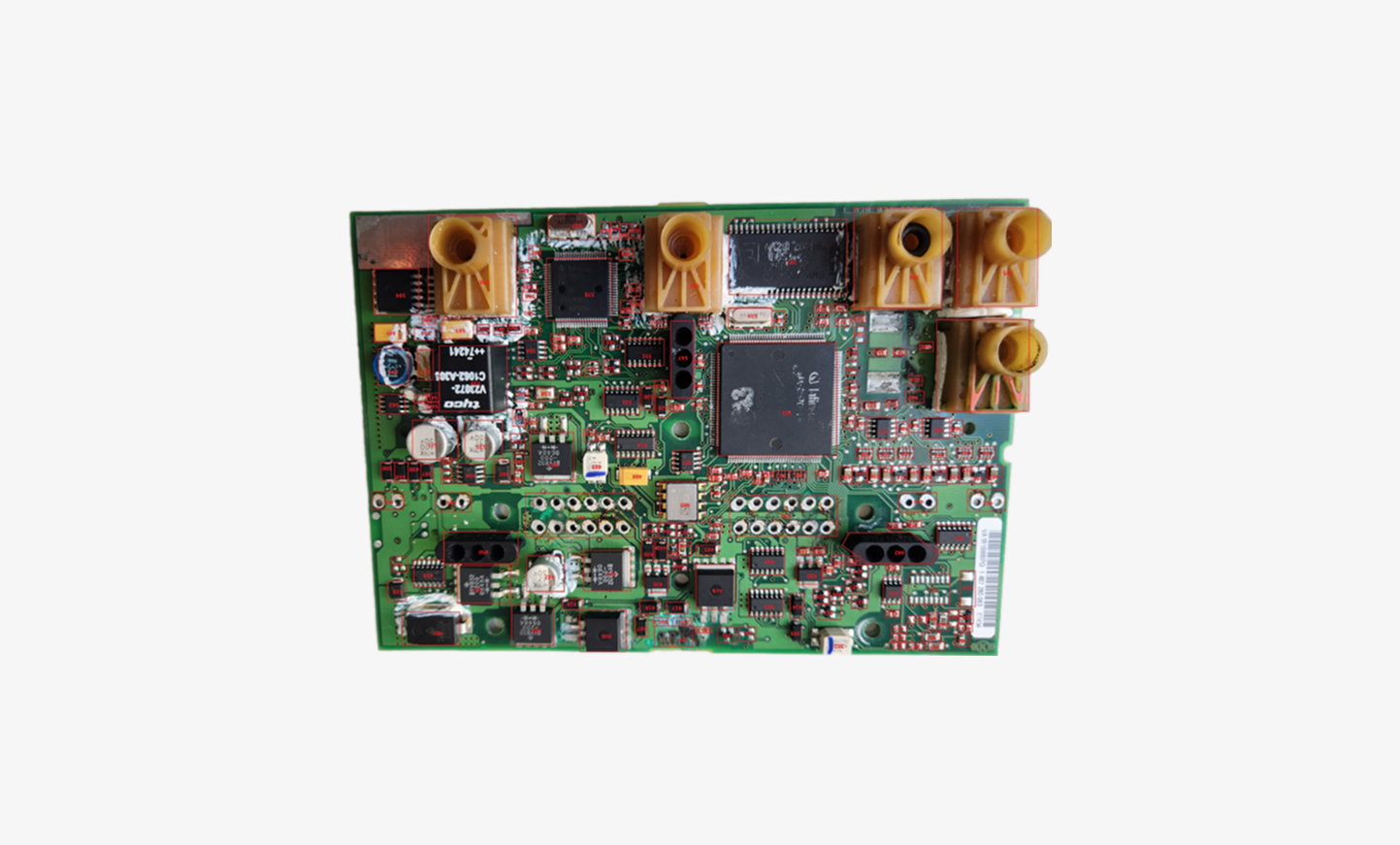

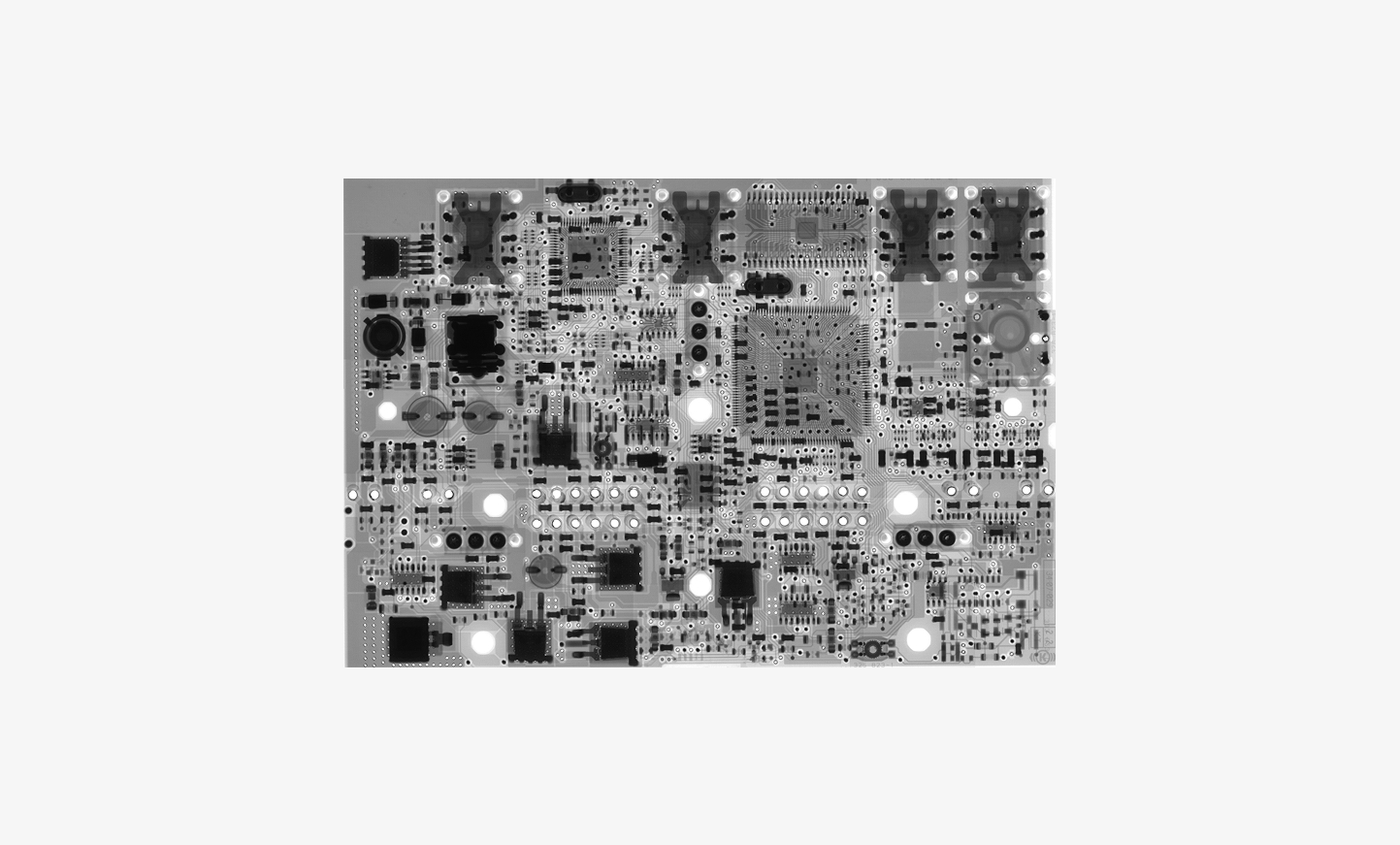

Работа началась с комплексного анализа платы с применением рентгеновской томографии и прецизионной микроскопии. Это позволило без разрушения образца изучить сложную четырехслойную структуру и идентифицировать компоненты автомобильного класса, включая специализированные микросхемы с нестандартной маркировкой.
На следующем этапе была восстановлена принципиальная схема и трассировка печатной платы с учетом строгих требований автомобильных стандартов. Параллельно проводилось считывание и анализ прошивки микроконтроллеров для понимания алгоритмов работы системы.
Особое внимание уделялось подбору функциональных аналогов критичных компонентов, что потребовало углубленного исследования их характеристик и проведения сравнительных испытаний.
На следующем этапе была восстановлена принципиальная схема и трассировка печатной платы с учетом строгих требований автомобильных стандартов. Параллельно проводилось считывание и анализ прошивки микроконтроллеров для понимания алгоритмов работы системы.
Особое внимание уделялось подбору функциональных аналогов критичных компонентов, что потребовало углубленного исследования их характеристик и проведения сравнительных испытаний.
Результат
Были полностью восстановлены схемотехнические и конструкторские решения, создан работающий прототип платы. Заказчик получил возможность наладить ремонт дорогостоящих блоков EBS и начать подготовку к их локализованному производству, отказавшись от зависимости от оригинального производителя. Работа выполнена с использованием всего спектра оборудования центра - от средств неразрушающего контроля до современного программного обеспечения для проектирования.
